首页 /  产品中心 /  柜装仪表壳 /  120x120
产品型号: 1253 [ 打印 ]

点击放大


  • 外形尺寸: 120x120x130 mm
  • 防护等级: 无
  • 可配电池: 无
  • PDF图纸下载:  下 载
    		•
    产品说明：
    面板可按要求开孔，壳体配16眼焊接式端子板。
    更多图片...

    标准配件
    序号 配件编号 配件名称 数量 材料 嵌件明细 备注
    1 1253 壳体 1 普通ABS 无
    2 1253-1 面框 1 普通ABS 无
    3 0001-1 安装架 2 铁 此安装架有两种，一种铁，一种塑料，编号一样。
    4 1253-4 接线板 1 普通ABS M3x4嵌件2只，接线柱嵌件16只
    5 1253-3 内支架 1 普通ABS M4x8嵌件2只
    6
    选配件
    序号 配件编号 配件名称 数量 材料 嵌件明细 备注
    1 1253-1A 面板 1 普通ABS
    2 1253-2 面框 1 普通ABS
    3 1253-4B 接线板 1 普通ABS M3x4嵌件2只
    4 1253-5 面框 1 普通ABS 无
    5 1253-6 面框 1 普通ABS
    6

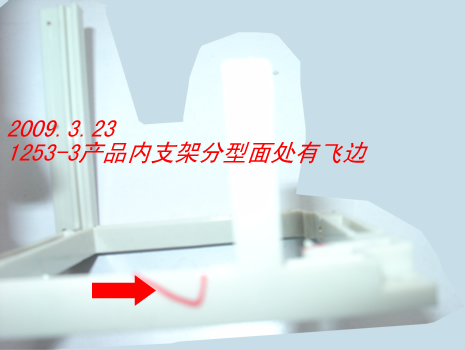

    钱宗彬  IP:192.168.0.229  ID:346 2009-3-26 9:31:28  发表

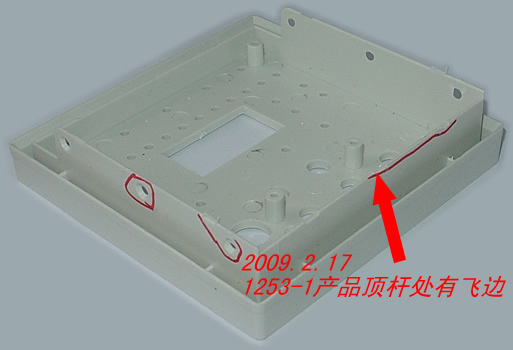

    钱宗彬  IP:192.168.0.229  ID:259 2009-2-17 9:53:46  发表
